Cześć buduję magazyn złożony z 32 ogniw LiFePO4 320 Ah i po zapoznaniu z filmem dotyczącym budowy magazynu i brakiem konieczności zastosowania BMSa chcę zbudować właśnie bez BMSa jednak zastanawiam się czy planowany magazyn nie będzie zbyt duży i czy nie powinienem jednak zastosować BMSa ?? Może rozwiązaniem będzie zbudowanie 2 zestawów po 16 ogniw i połączenie obu pakietów równolegle czyli 2 × 16S1P? czy mógłbym prosić o poradę ?? z góry dziękuję i pozdrawiam
Oczywiście, że powinieneś go zbudować z BMS. Nie słuchaj Arka w tej kwestii. Niestety się myli. Nie jesteś w stanie kupić idealnie dobranych ogniw i w konsekwencji całość bez BMS będzie się po prostu rozjeżdżać. Zerknij sobie na wideo Roberta Mazurka na YT dotyczące tej kwestii jeśli mi nie wierzysz.
@tomek-stiller ok dzięki. Zapomniałem dopisać, że na pewno dołożę balanser i on miał spełniać funkcję wyrównywania napięć w ogniwach. A jakie rozwiązanie byś rekomendował 2x po 16s czy od razy 16s2p ?? Generalnie mam 40 baterii jednak mój falownik nie będzie w stanie obsłużyć więcej niż 32 ogniwa. POSIADAM FALOWNIK 11 KW O PARAMERTACH DC INPUT 48VDC, 254,6A; AC OUTPUT 230VAC, 50/60HZ,47,8A 1 OHM, AC CHARGER 54VDC MAXIMUM 150A , , NORMAL AC INPUT 230 VAC 50/60 HZ, 60A 1 OHM, RATED AC OUTPUT 230VAC 50/60 HZ, 47,8A 1 OHM; SOLAR MODE PV MAX 2X 5500 W MAX CHARGING CURRENT 150A, VMP 300-400 VDC MPPT VOLTAGE 90-500 VDC MAX PV OPEN CIRCUIT 500 VDC ;. w przyszłości dokupię jeszcze 2 te same i będą pracowały w parach. Z moich wyliczeń przy 16s2p wystarczyłby 1 BMS 200A jednak nie mamy zapasu (chyba że coś źle policzyłem) czy raczej rozbic to na 2 BMSy w 2x po 16s ? Pozdrawiam
BMS to nie tylko balansowanie poszczególnych ogniw, ale także ich monitoring i raportowanie tych danych do falownika. Co zrobisz, jeśli napięcie na jednej celi spadnie poniżej 2,5V a twój falownik nie będzie o tym wiedział? Moduł balansera może nie dać rady zareagować wystarczająco szybko. BMS w takim przypadku odłączy akumulator od falownika i ochroni celki, bez niego rozładujesz ogniwo poniżej dopuszczalnego napięcia. Ja bym tego nie robił, ale twój wybór, twoja kasa. Raz jeszcze, obejrzyj sobie filmik Roberta Mazurka aka MkAkumulator. On robi taki test jak zachowują się ogniwa bez modułu zarządzania.
Natomiast co do układu ogniw. Zdecydowanie lepiej dwa oddzielne magazyny, zarządzane oddzielnymi układami BMS. Jeśli będziesz miał ogniwa połączone jako 2P i jedno z ogniw w danej parze ulegnie uszkodzeniu to w układzie 16S2P tego nie zauważysz. Natomiast w dwóch niezależnych szeregach 16S nie będzie to stanowiło problemu. Jak masz 40 ogniw, to z góry prosi się sytuacja żeby dokupić jeszcze 8 i zrobić trzy niezależne szeregi 16S.
@tomek-stiller Dzięki za odpowiedź 🙂 już kupiłem bms 🙂 200 A także spoko :-). Zobaczę czy podłączać balanser czy nie. Jeżeli chodzi o szeregi to muślałem o tym aby zrobić 3 jednak nie chcę przesadzić z ilością na początek 🙂 kupiłem testowo troszkę inny Inwerter niż większość czyli falownik 1 fazowy ale 11 kw z możliwością łączenia w pary aby w perspektywie uzyskać 3 fazy po 11 kw na fazie PANPOWER 🙂 chcę jeszcze dokupić kolejne 2 ale negocjacje są trudne 🙂 stanęło na 440 USD co i tak jest spoko ceną za 11 kw dane masz wyżej. Wracajać to właśnie wtedy chciałem zamontować 3 odrębne magazyny każdy pod jeden inwerter i w ten sposób uzyskać 3 niezależne fazy. A ty jak chciałbyś pod 1 inwerter 1 fazowy podłączyć te 3 pakiety ?? Odnośnie BMS napisałem prosty program do obliczania doboru BMS do akumulatora także jak coś to umieszczę na stronie jeżlei ktoś chciałby skorzystać to będzie mógł sobie ściągnąć
Pozdrawiam
Połączenie takiego układu jest jedno jedyne słuszne. Czyli wszystkie magazyny wspólnie na jeden buss-bar, z którego wszystkie (na początek jeden) falowniki będą pobierały energię. W żadnym wypadku nie powinieneś tego łączyć tak jak zasugerowałeś, czyli trzy osobne magazyny każdy zasilający pojedynczy falownik.

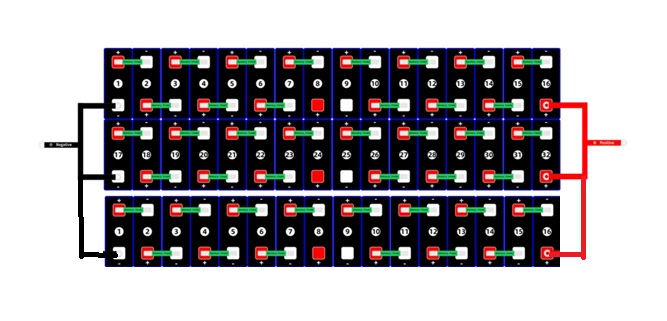

@tomek-stiller czyli robimy 16s3P z 3 BMS (16s szeregowo + bms /16s szeregowo+bms / 16s szeregowo +bms i całość łaczymy równolegle) i wszystkie falowniki w parach. dobrze to rozumiem ? coś takiego jak w załączniku ?
W skrócie tak, ale to jest mocno uproszczony schemat. Potrzebujemy zabezpieczenia między każdym z magazynów a bussbarem. Potrzebujemy niezależne połączenia każdego z magazynu do bussbara. Potrzebujemy zabezpieczeń każdego z falowników z osobna oraz niezależnych połączeń.
@tomek-stiller czyli przed połączeniem równoległym każdego z magazynów wstawić zabezpieczenie i dopiero wtedy całość wpięta w falownik?? co byś zasugerował? czy możesz zaproponować jakiś schemat ? szczerze nie chciałem wstawiać żadnych zabezpieczeń na linii magazyn falownik ale zawsze warto wysłuchać argumentów za i przeciw 🙂 Pozdrawiam
Nie tyle warto, co bezwzględnie trzeba. Generalnie potrzebujesz jakiegoś rodzaju szyny zbiorczej, gdzie ta energia z baterii akumulatorów będzie w pierwszej kolejności trafiać. Dlatego wszystkie magazyny energii, każdy z osobna przez zabezpieczenie łączysz do tej szyny. Każdy magazyn dokładnie takimi samymi przewodami. Ta sama średnica i te same długości. Dopiero dalej do tej szyny podłączasz falownik, też przed odpowiednie zabezpieczenie. Kolejne falowniki również będziesz dołączał do tej szyny.
